Efficace sistema di interconnessione

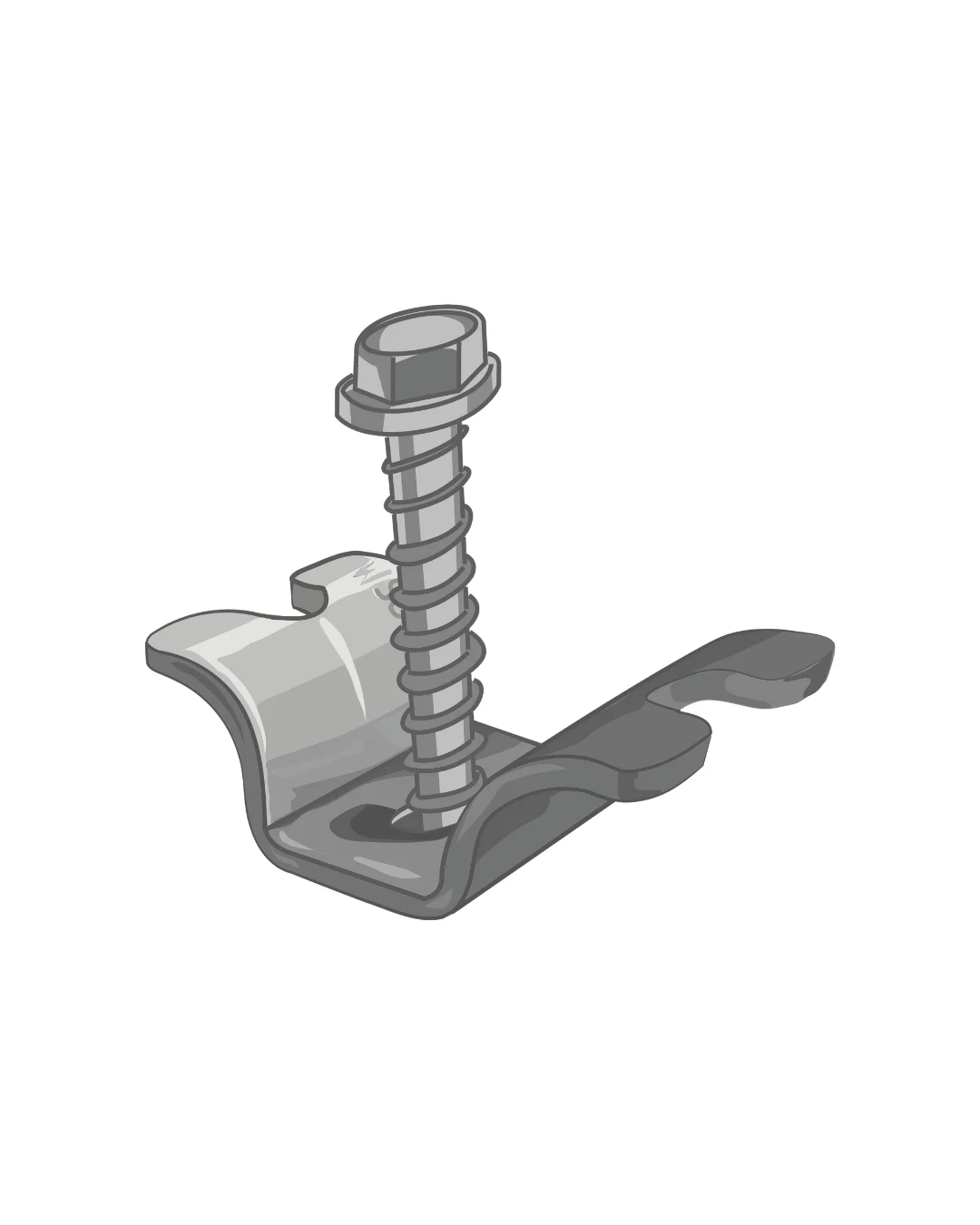

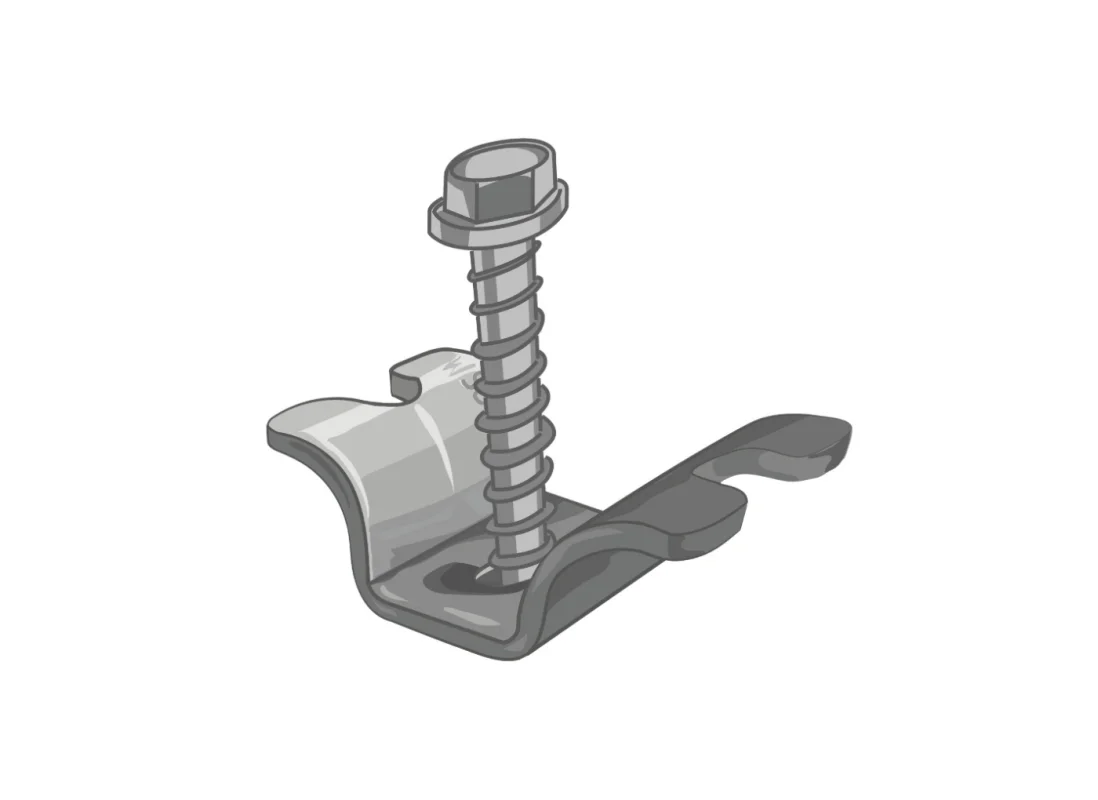

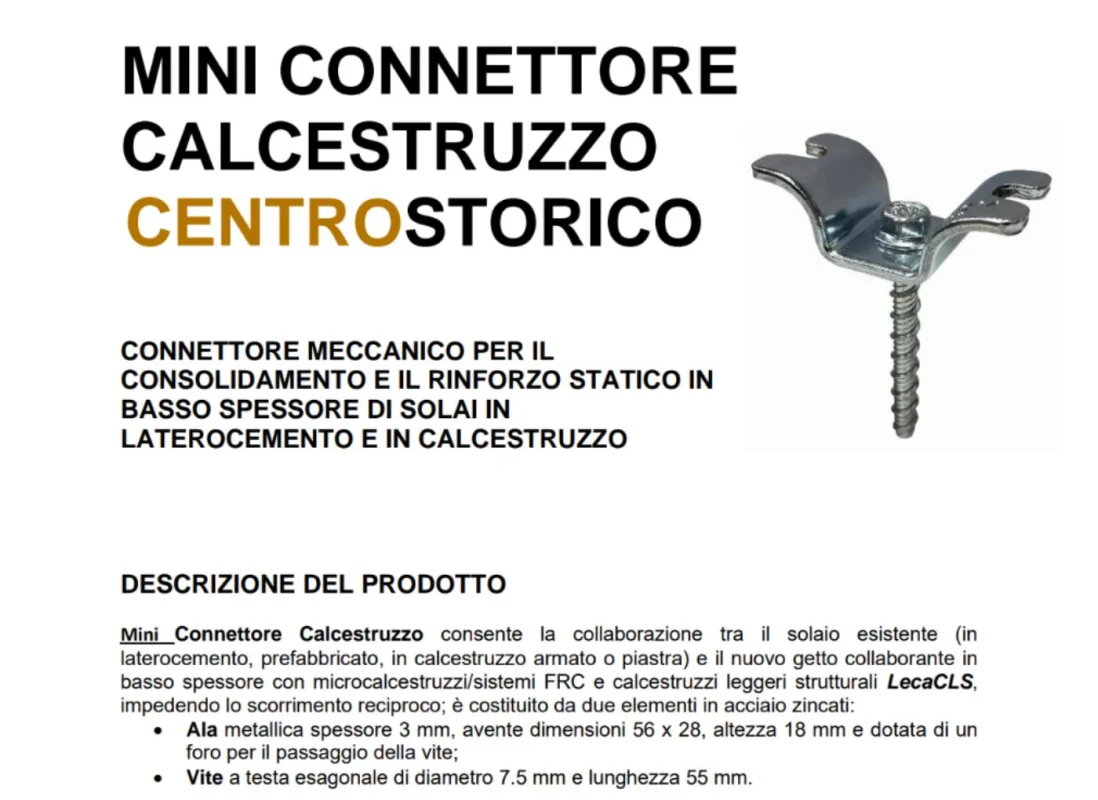

La particolare forma del connettore ad “ala” in acciaio zincato è studiata per assicurare l’ottimale inserimento nel nuovo getto in calcestruzzo collaborante, impedendo lo scorrimento reciproco con il solaio esistente e incrementando così le prestazioni meccaniche del consolidamento.
Elevata prestazione del connettore
Il connettore assicura, anche grazie alla specifica vite, elevata aderenza al solaio in grado di assorbire al meglio gli sforzi di taglio.
Versatile e multiapplicazione

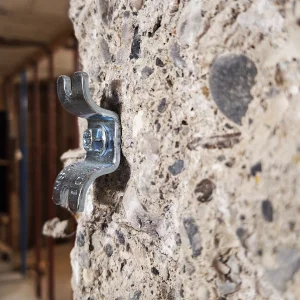

Mini Connettore Calcestruzzo può essere impiegato anche nel jacketing di pilastri, migliorando l’adesione tra il nuovo getto di calcestruzzo fluido (tipo Compat di GrasCalce o Micro Gold Steel di RureGold) e quello esistente, realizzando una connessione efficace che aumenta la collaborazione tra i due materiali.
Sistema certificato nella prestazioni

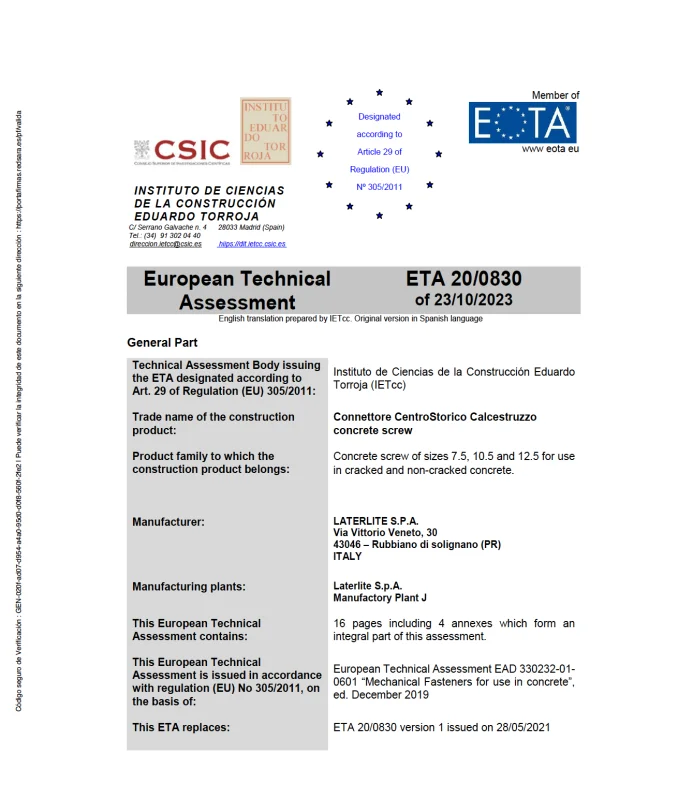

In accordo alle normative di progetto per strutture miste in conformità alla EAD 330232-01-0601.
Fissaggio completamente meccanico
Non sono necessarie resine o speciali adesivi chimici.
Velocità e pulizia esecutiva
Non è richiesta manodopera specializzata.
– Solette collaboranti in basso spessore con sistemi FRC;
– Solette collaboranti a spessori ridotti in calcestruzzo;
– Pilastri/colonne per miglioramento dell’adesione negli interventi jacketing e incremento della sezione esistente, con impiego di calcestruzzi tradizionali (tipo COMPAT di Grascalce) e/o sistemi FRC (tipo Micro Gold Steel di Ruregold).;
PREPARAZIONE DEL SUPPORTO
Le superfici devono essere pulite e solide; eventuali parti in distacco o degradate devono essere eliminate. Assicurarsi che il calcestruzzo abbia idonea resistenza: se necessario, valutare il miglioramento della prestazione meccanica del calcestruzzo indurito applicando un idoneo primer consolidante tipo Primer CentroStorico (vedere relativa scheda tecnica).
APPLICAZIONE DEL SISTEMA DI CONNESSIONE
• Segnare le distanze a cui vanno posizionati i Mini Connettore Calcestruzzo, a passo costante o variabile in funzione delle specifiche progettuali.
• Eseguire il preforo con un trapano euna punta da 6 mm.

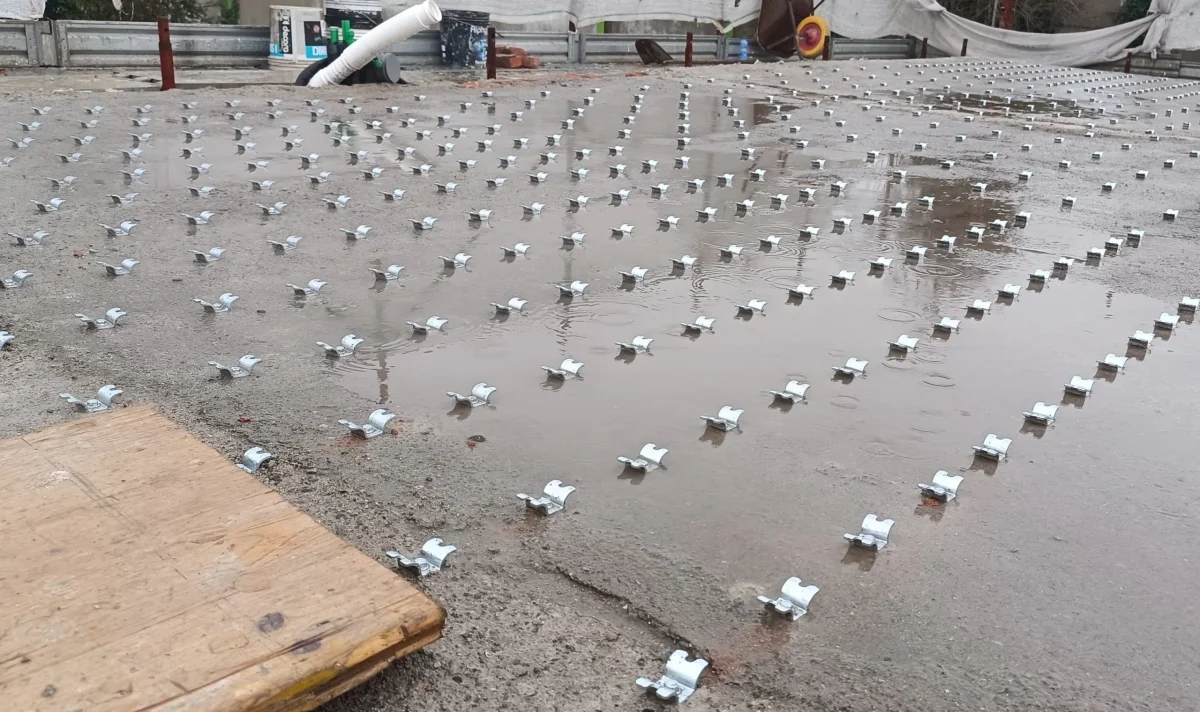

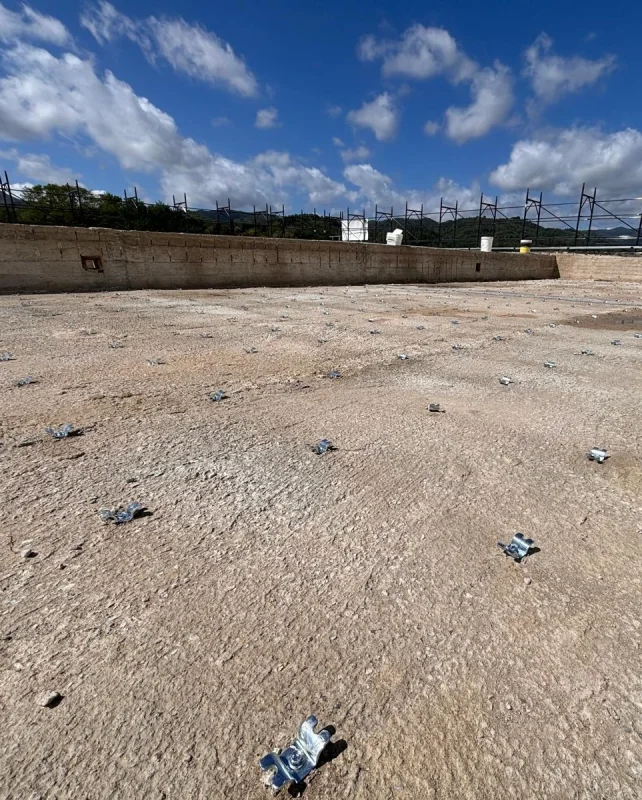

• Posizionare i connettori con la base ben appoggiata alla superficie e gli svasi delle ali nella direzione dello sviluppo del travetto. Fissare la vite inserita nel foro circolare del connettore al calcestruzzo mediante l’avvitatore (si rimanda all’immagine della corretta posa di seguito).
• Se si impiegano calcestruzzi alleggeriti o tradizionali posizionare la rete elettrosaldata.

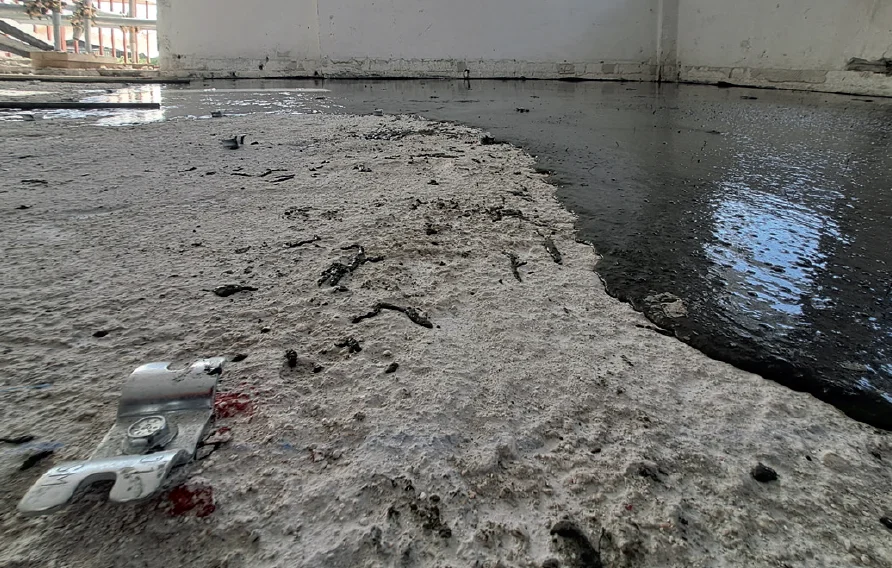

• Gettare la soletta in basso spessore in Microcalcestruzzo CentroStorico o Micro Gold Steel o calcestruzzo leggero strutturale (Leca® CLS 1400–1600–1800 o Calcestruzzo CentroStorico) per la formazione della nuova soletta collaborante.
ATTREZZATURA DI POSA
Per il preforo (come indicato nella presente scheda tecnica), impiegare un trapano con punta per calcestruzzo di diametro 6 mm.
L’attrezzatura da impiegare per il fissaggio di Mini Connettore Calcestruzzo prevede l’utilizzo di un avvitatore per coppia di serraggio 15Nm (meglio se ad impulsi) con bussola esagonale da 10 mm.
NOTE E AVVERTENZE

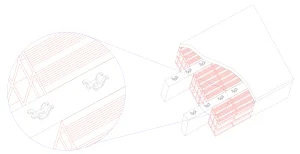

Mettere in opera Mini Connettore Calcestruzzo secondo le modalità indicate dal Progettista in termini di distanza tra i connettori, n° di connettori per trave e n° di connettori a m2. Mini Connettore Calcestruzzo può essere calcolato e posato sia a passo variabile, ovvero connettori più ravvicinati verso le estremità del solaio e più distanziati in prossimità della mezzeria, che a passo costante, ovvero connettori posizionati sempre ad uguale distanza. Per un’indicazione generale sul posizionamento di Mini Connettore Calcestruzzo in funzione della specifica tipologia di solaio da consolidare, utilizzare il relativo software di calcolo (scaricabile gratuitamente dal sito leca.mediaengine.it) o contattare l’Assistenza Tecnica Laterlite ([email protected] | 02.48011962).
Laterlite SpA si configura come fornitore di prodotti destinati ad uso professionale, il cui impiego e verifica delle idonee condizioni operative è di completa responsabilità dell’utilizzatore (come indicato nella presente scheda tecnica di prodotto).
NORME DI SICUREZZA DA ADOTTARE IN CANTIERE
La posa in opera di Mini Connettore Calcestruzzo deve seguire le Norme di Sicurezza comunemente adottate in cantiere, senza particolari e specifiche prescrizioni. Non si ravvisano pericolosità intrinseche del prodotto, in quanto non presenta parti taglienti o comunque tali da arrecare danno alle persone. Per le attrezzature di posa (trapani, avvitatori, altro) seguire le indicazioni e prescrizioni dettate dal produttore.
VOCE DI CAPITOLATO

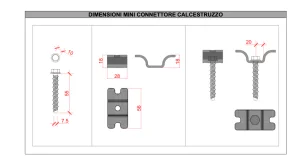

“Mini Connettore Calcestruzzo”, sistema di rinforzo per il consolidamento di solai in calcestruzzo e laterocemento, composto da un elemento di collegamento in acciaio zincato di spessore 3 mm, di dimensioni 56 x 28 x 18 mm, avente un foro per il passaggio di una vite per calcestruzzo in acciaio zincato di diametro 7.5 mm e lunghezza 55 mm.
