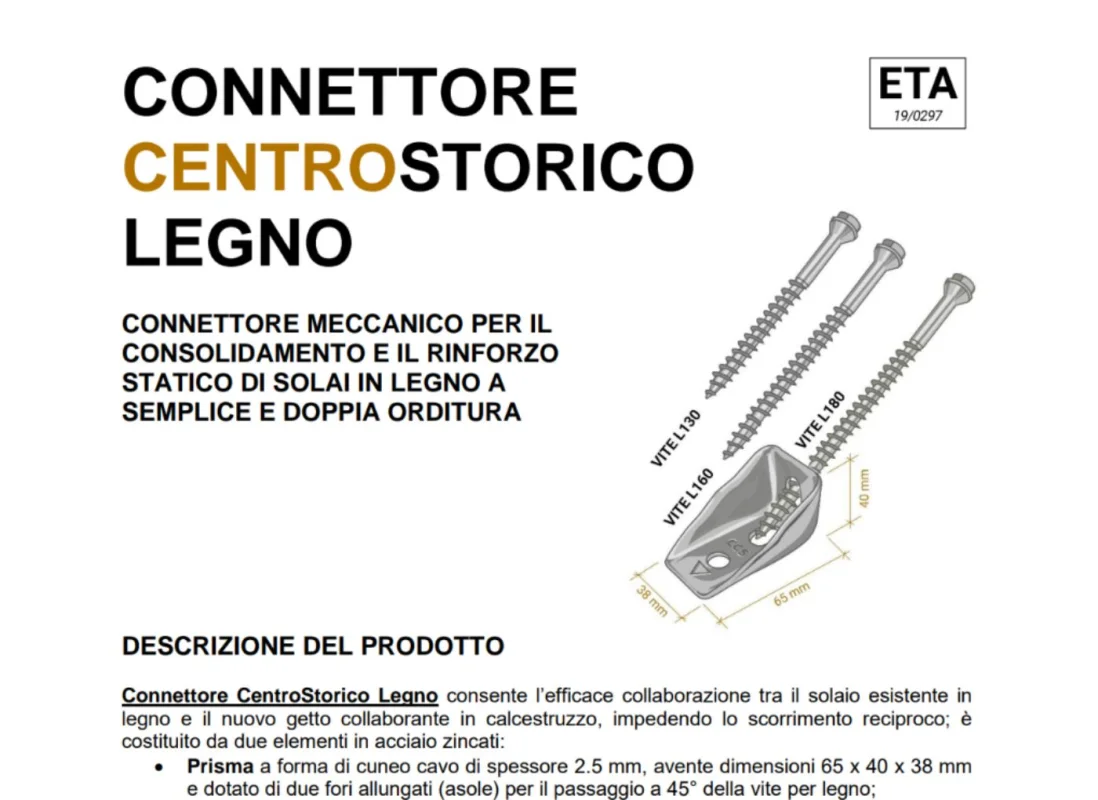

Connettore CentroStorico Legno è il connettore per il consolidamento e rinforzo statico dei solai in legno.

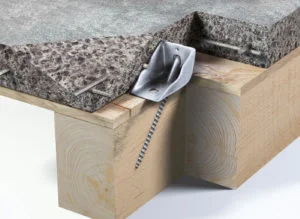

La soluzione assicura un efficace sistema di interconnessione grazie al robusto connettore di base tipo prisma e alla specifica vite da legno, progettati per consentire l’elevata aderenza al solaio ed in grado di assorbire gli sforzi di taglio. La forma del prisma gli conferisce una maggiore superficie di aderenza al calcestruzzo rispetto ad un connettore tradizionale (prodotti industrializzati tipo piolo, vite, artigianali con barre ad aderenza migliorata), incrementando la prestazione meccanica del sistema di consolidamento. La speciale vite inserita a 45° nella trave sfrutta la direzione di maggiore resistenza delle fibre legnose (direzione longitudinale), aumentando la rigidezza del sistema escludendo così negativi fenomeni di rifollamento (non perfetta aderenza vite-legno) tipici dei sistemi realizzati con semplici viti. Ha un vantaggio in più rispetto a tutti gli altri sistemi di interconnessione meccanica: assicura elevata rigidezza sia quando fissato a diretto contatto della trave in legno che sopra l’assito (non richiede quindi la carotatura dell’assito). Grazie alla vite corta il sistema è ancora più versatile, ideale per solai sia a semplice che a doppia orditura. Nei solai in legno a doppia orditura il Connettore Legno L130 può essere fissato sui travetti secondari, in accoppiamento al Connettore Legno Doppia Orditura posato sulla trave principale.

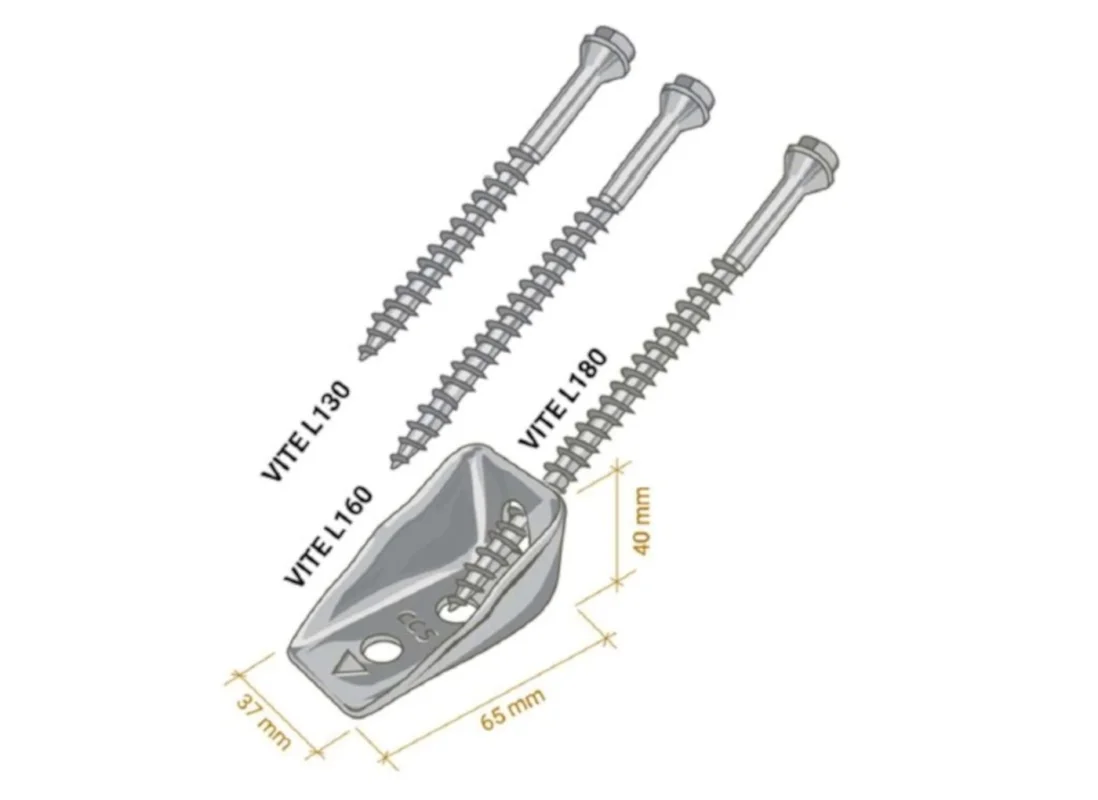

Ora disponibile in tre varianti:
– Connettore Legno PLUS con vite L180 mm e sezione maggiorata (12 mm), ideale per solai con luci importanti (luci ≥ 4,5-5 m) o laddove sia richiesto un consolidamento con superiore prestazione meccanica;
– Connettore Legno con vite L160 mm ideale per solai con dimensioni standard (luci < 4,5-5 m);
– Connettore Legno con vite L130 mm ideale per il fissaggio del connettore direttamente sui travetti secondari e sull’assito/pianella/tavella qualora non fosse possibile intervenire sulla trave principale rendendo il sistema ancora più versatile.
Richiedi informazioni
– Sistema di interconnessione su solai in legno, a semplice e doppia orditura con fissaggio sia a diretto contatto della trave che sopra l’assito ligneo (non richiede la carotatura dell’assito).

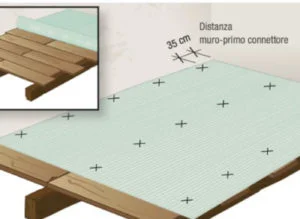

1.Mettere a nudo l’assito/pianelle in cotto e stendere Membrana CentroStorico (o equivalente telo di materiale impermeabile e traspirante) avendo cruda di sovrapporre i teli di ca. 10 cm. Segnare le distanze a cui vanno posizionati i connettori (posa su assito continuo o interrotto), a passo variabile o costante in funzione delle specifiche progettuali.

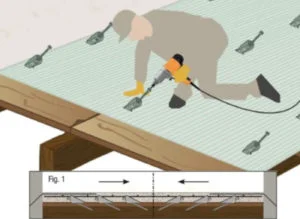

2.Posizionare i connettori con la freccia rivolta verso la mezzeria del solaio (ovvero con la parte posteriore rialzata rivolta verso i muri, vedi fig.1), improntare le viti inserite attraverso i due fori allungati del connettore con una martellata e fissarle alla trave di legno mediante l’avvitatore con inserto da 13 mm. In caso di legni duri, eseguire il preforo con un trapano punta 6 mm per una profondità pari alla lunghezza della vite. A seguire fissare le viti a mezzo avvitatore.
